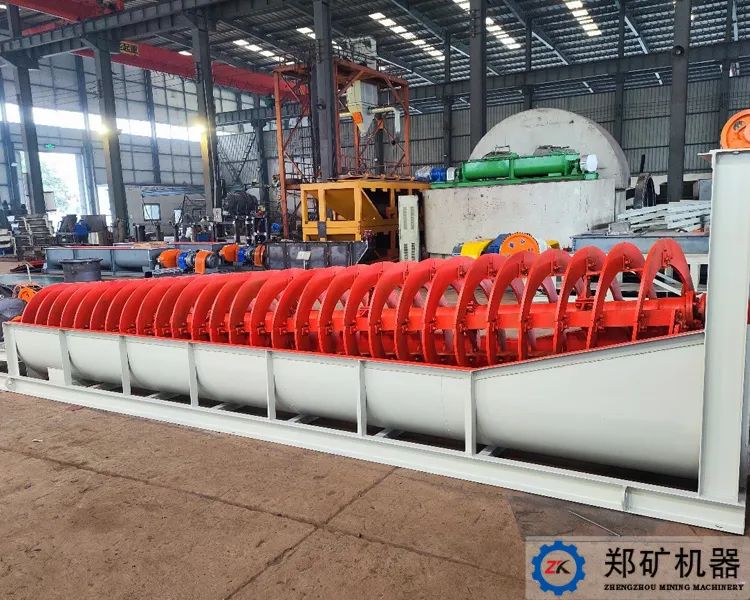

分級神器，高堰式單螺旋分級機來了~

    螺旋分級機按螺旋軸的數目可分為單螺旋和雙螺旋分級機，按溢流堰高度分為高堰式、低堰式和沉沒式三種。

    高堰式螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流端螺旋的上沿，具有一定的沉降區域，適用于粗粒分級，可獲得大于100目的溢流粒度。

    低堰式螺旋分級機溢流堰低于溢流端的軸承中心，因此沉降區面積較小，溢流生產能力低；通常不用于分級作業，用來沖洗礦砂進行脫泥。

    沉沒式螺旋分級機溢流端的整個螺旋都浸沒在沉降區的液面下，其沉降區具有較大的面積和深度，適用于細粒分級，可獲得小于100目的溢流粒度。

    那么，螺旋分級機，工作原理怎么樣？

    螺旋分級機細磨后的礦漿從位于沉降區中部的進料口給入水槽，傾角安裝的水槽下端是礦漿的分級沉降區。螺旋低速轉動，對礦漿起攪拌作用，使輕細顆粒懸浮到上面，流到溢流邊堰處溢出，進入下一道工序處理，粗重顆粒則沉降到槽底，由螺旋送到排料口作為返砂排出。通常螺旋分級機與磨機形成閉路，將粗砂返回磨機再磨。

    螺旋分級機，主要有槽體部件、螺旋裝置、傳動裝置、升降機構等組成。

    NO.01槽體部件

    半圓形水槽，由鋼板、型鋼焊接成，是螺旋分級機的機體。槽體上端的下部有返砂口，槽體下端的底部有排礦閥，此閥在正常工作時關閉，而在出故障等特殊情況下打開放出礦漿。

    NO.02螺旋裝置

    本機的主要部件，其主軸為優質無縫鋼管，無縫鋼管(空心軸)兩端焊有軸徑，支撐在兩端的支座內。軸上以卡箍方式裝有與螺旋導角相適應的支板架，上面固定有左右螺旋葉片，其螺旋機構多采用雙頭等螺距螺旋，螺旋葉片材質采用Q355B，保證了設備的使用壽命。螺旋轉動，—方面攪拌礦漿使輕細顆粒浮起，同時把沉于槽底的粗重顆粒向上端排送。

    NO.03傳動裝置

    下端的軸承支座由于長時間浸沒于礦漿中，因此需要良好的密封裝置。采用了盤根迷宮式密封型式，從而改善了密封性能，延長軸承使用壽命。下部軸頭與螺旋體采用法蘭連接，方便更換。

    NO.04傳動裝置

    螺旋分級機的螺旋軸通過電動機、皮帶輪、減速器、十字滑塊聯軸器傳動，而且把原設計的滑動軸承改進為滾動軸承，傳動效率大大提高；設備運行穩定，噪聲低，安裝維護方便，運行成本大大降低，為用戶創造了經濟效益。

    NO.05升級機構

    本機螺旋部件的升降采用手動升降。當分級機結束工作時，水槽中的物料即產生沉淀，沉砂會將螺旋葉片埋住而造成起動困難，傳動裝置產生過載負荷，因此必須把螺旋裝置由水槽中提起，使之離開沉積層。此外，在動轉時若粗砂沉淀層過厚造成螺旋軸旋轉困難，也可將其略微升起，以防止葉片等機件損壞。

    螺旋分級機，技術操作怎么樣？

    01運轉條件

    （1）任何部位的油不許落在分級機槽內。

    （2）各部軸承和減速機潤滑狀態良好，不易加油處應以油管引到方便處加油。

    （3）給礦口處必須安裝金屬網防止鐵球流入。

    （4）聯軸器、皮帶、開式齒輪處須有牢固可靠的防護罩，電器設施靈敏可靠。

    02開車前的檢查開車順序及注意事項

    2.1設備檢查由運轉工負責，發現問題及時處理，重大問題應報請有關領導后方可處理，并詳細記入運轉記錄中；

    2.2檢查部位及內容：

    （1）潤滑系統：

    檢查減速箱油量及開式齒輪潤滑脂是否充足。檢查各軸承加油裝置的給油情況。

    （2）機體各部：

    檢查各部螺絲及鍵是否松動；檢查皮帶松緊程度；

    檢查螺旋葉片是否松動，是否磨損過大。

    （3）電氣裝置：

    檢查電氣開關及限位開關是否完好。

    2.3檢查無誤并與前后崗位聯系后，方可啟動。順序如下：

    （1）切入電源，按下啟動按鈕；

    （2）注意有無異常變化；

    （3）打開水路開關。

    2.4嚴禁螺旋葉片被礦砂埋沒時啟動，如被埋住，可用提升裝置將螺旋部分提起，啟動后再徐徐放到規定位置。

    2.5工作中不準擅離工作崗位，或將設備交他人代管。

    2.6啟動后不得用手等觸摸旋轉部分和隨意移動防護罩。

    2.7嚴禁濕手操縱電氣開關等。

    03運行中的維護及重點檢查內容

    運行中應經常檢查以下各部，并將結果詳細記入運轉記錄中。

    3.1各部軸承。

    檢查各軸承溫度不得超過70℃；

    各個加油點是否清潔，給油情況是否正常。

    3.2機體各部：各部螺栓有無松動；檢查有否異常振動及晌聲。

    3.3電動機：溫升不得超過60℃，有否異常晌聲，振動及氣味。

    04停車的操作順序及注意事項

    4.1接到停車通知后，按下列停車次序進行。

    （1）擋住分級機返砂槽

    （2）停止給水。

    （3）待槽內礦砂全部排完后，按下停止按鈕停車。

    （4）停車后應將螺旋部分提出礦砂面。

    4.2無通知停電或發生故障時，立即按下停止按鈕，并停止給水。

    4.3電器發生故障時應立即切斷電源，并通知電工檢修，不得擅自進行處理。

    NO.01筒體設置

    筒體采用兩檔支承，支承部位加厚處理，焊接采用自動埋弧焊接;窯尾護板采用鑄造耐熱鋼，便于更換。

    3、傳動部分采用變頻調速電機，可根據具體情況隨時調整轉速，依靠變頻電機及齒輪驅動系統提供動力可旋轉及停止轉動。節能環保，效率高且調速精度高、運行平穩。

    4、輔助傳動：采用輔傳電機，保證回轉窯在主電源中斷時，仍能盤窯操作，防止筒體彎曲變形以及便于檢修，且配備電力液壓塊式制動器，避免停窯時出現反轉。

    5、窯頭、尾密封裝置：采用三層柔性密封(不銹鋼密封鱗片+碳硅鋁纖維復合板+不銹鋼密封鱗片)結合迷宮結構的密封，漏風率低，密封性能更加優良、可靠性更高，并且使用壽命更長、更換便捷，可顯著降低其維護成本。

    NO.02托輪支承裝置和托擋輪支承裝置

    采用滾動軸承，使托輪結構得到簡化的同時，提高了整體運轉的可靠性，降低了筒體運轉過程中的無用功率損耗，也使維護、檢修更加便捷。

    NO.03傳動部分

    采用變頻調速電機，可根據具體情況隨時調整轉速，依靠變頻電機及齒輪驅動系統提供動力可旋轉及停止轉動。節能環保，效率高且調速精度高、運行平穩。。
